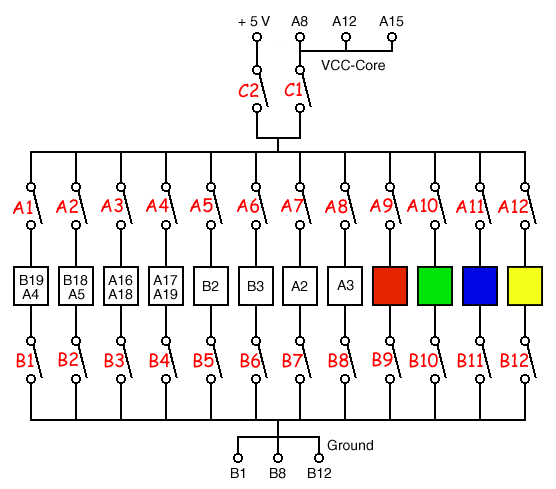

Le schéma électrique est le suivant. Il est possible de faire un schéma plus simple avec des interrupteurs inverseurs mais étant donné qu'il est très difficile de trouvé des interrupteurs inverseurs en 12 voies, je ne traiterai que le schéma avec des interrupteurs simples ON/OFF.



Les couleurs rouge, vert, bleu, jaune correspondent aux fils à installer sur le processeur. Les branchements de ces fils sont décrits dans la rubrique installation

Les lettres/nombres en noir correspondent aux pins sur le processeur (voir photos ci-dessous)

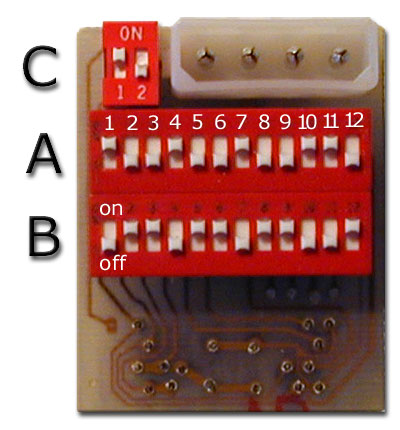

Les lettres/nombres en rouge correspondent aux interrupteurs de la photo ci-dessous et les interrupteurs se règlent selon les tableaux indiqués dans la rubrique réglages

Tout ceci étant théorique, passons à la pratique : la réalisation de la carte !
