La réalisation de la carte se fait en différentes étapes.
1° Etape : Fabrication du circuit imprimé :
Le typon du circuit imprimé peut-être télécharger ici.

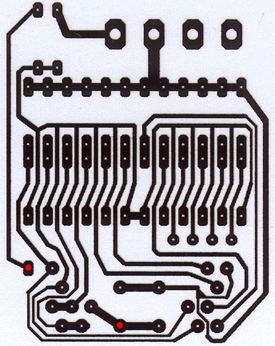

Une fois ce typon réalisé et les trous percés, il faut relier deux points ensemble -> points rouges (le typon en simple face n'ayant pas pû échapper à ce pont ...)
2° Etape : Fabrication du connecteur 40 pins :

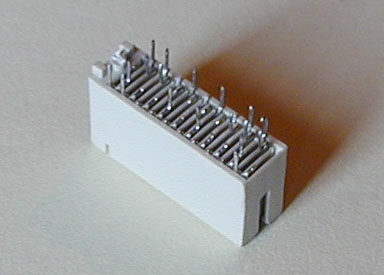

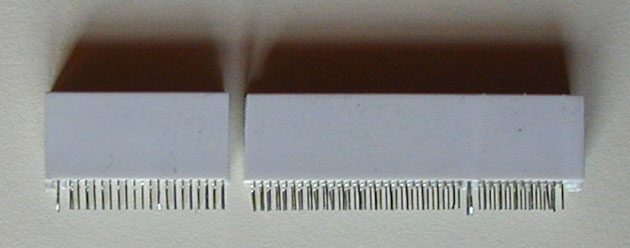

Il se fabrique à partir d'un connecteur PCI. Il faut découper le connecteur pour obtenir un morceau de 40 pins (20 de chaque coté) :
Il faut ensuite couper certaines pattes pour que le connecteur s'enfiche dans le circuit imprimé du typon ci-dessus :

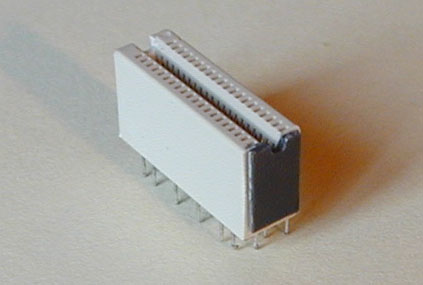

Et pour finir, il faut coller un morceau de plastique (exemple : un bout de plastique noir de boitier CD) là où le connecteur a été coupé puis faire des encoches sur les extremité :
3° Etape : Souder le tout, sans oublier les fils pour le réglage de la cacheL2 !
