1° Etape : Enlever le capot en plastique qui se trouve sur le processeur et repérer le connecteur en haut du processeur.

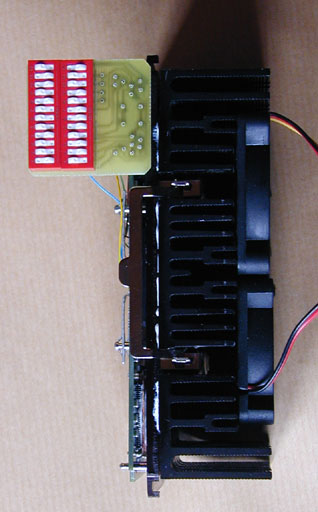

2° Etape : Enficher à fond la carte d'overclocking sur le connecteur repéré au-dessus de façon à obtenir la position de la photo ci-dessus :

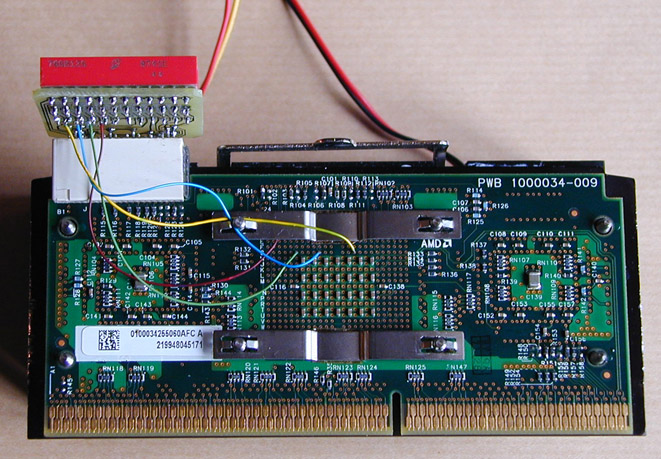

3° Etape : Connecter les fils sur la carte du processeur comme sur la photo suivante et les deux photos suivantes.



Selon le type de mémoire cache qui équipe le processeur, deux branchements différents existent :

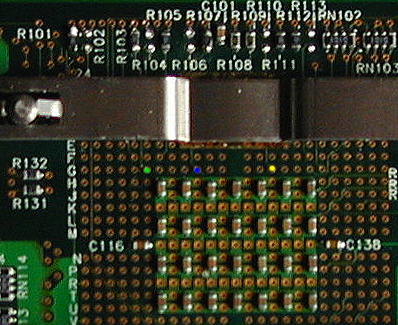

Memoire cache de marque NEC ou SEC :

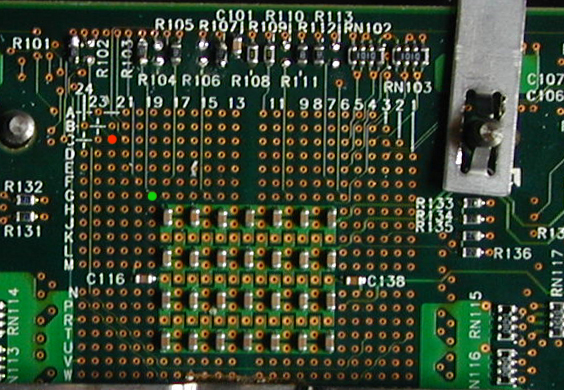

Mémoire cache de marque MOTOROLA :

Remarque : Si la marque de la mémoire cache n'est pas connue, on peut brancher les 4 fils (rouge, vert, bleu, jaune)
