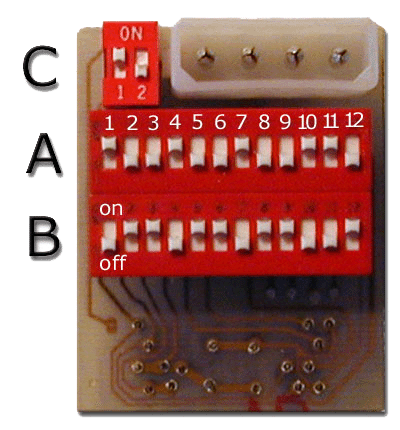

Les réglages s'effectuent en agissant sur les interrupteurs A et B et d'après les tableaux. La position haut signifie ON et la position bas signifie OFF.

Ne jamais mettre deux interrupteurs, portant le même numéro, sur la même position sous peine de détorioration de la carte ! (avec les interrupteurs A et B). Et ne jamais mettre l'interrupteur C sur 2 positions ON

L'augmentation de fréquence nécessite l'augmentation du voltage, sinon le PC refuse de démarrer. Mais un voltage en dessous de 2 V est conseillé pour ne pas endommager le processeur, à terme. Sur certaines carte mère (Asus K7M par exemple), il faut régler le voltage "par défaut" pour pouvoir le changer grace à la carte d'overclocking.

Normalement, la carte n'a pas besoin d'être alimenter (auto-alimentation). Mais certaines cartes mères posent problème. C'est pourquoi on trouve un connecteur d'alim (connecteur blanc) sur la carte. Si la carte marche avec l'auto-alimentation (réglage par défaut), ne rien connecter sur le connecteur blanc. Dans le cas contraire, brancher un connecteur d'alim (type CD-ROM) sur le connecteur blanc et régler l'interrupteur C selon le tableau ci-dessus.









Fréquence
A
B
1
2
3
4
1
2
3
4
300 MHz
on
on
on
on
off
off
off
off
350 MHz
off
on
on
on
on
off
off
off
400 MHz
on
off
on
on
off
on
off
off
450 MHz
off
off
on
on
on
on
off
off
500 MHz
on
on
off
on
off
off
on
off
550 MHz
off
on
off
on
on
off
on
off
600 MHz
on
off
off
on
off
on
on
off
650 MHz
off
off
off
on
on
on
on
off
700 MHz
on
on
on
off
off
off
off
on
750 MHz
off
on
on
off
on
off
off
on
800 MHz
on
off
on
off
off
on
off
on
850 MHz
off
off
on
off
on
on
off
on
900 MHz
on
on
off
off
off
off
on
on
950 MHz
off
on
off
off
on
off
on
on
1000 MHz
on
off
off
off
off
on
on
on
1050 MHz
off
off
off
off
on
on
on
on



Voltage
A
B
5
6
7
8
5
6
7
8
1,30 V
off
off
off
off
on
on
on
on
1,35 V
on
off
off
off
off
on
on
on
1,40 V
off
on
off
off
on
off
on
on
1,45 V
on
on
off
off
off
off
on
on
1,50 V
off
off
on
off
on
on
off
on
1,55 V
on
off
on
off
off
on
off
on
1,60 V
off
on
on
off
on
off
off
on
1,65 V
on
on
on
off
off
off
off
on
1,70 V
off
off
off
on
on
on
on
off
1,75 V
on
off
off
on
off
on
on
off
1,80 V
off
on
off
on
on
off
on
off
1,85 V
on
on
off
on
off
off
on
off
1,90 V
off
off
on
on
on
on
off
off
1,95 V
on
off
on
on
off
on
off
off
2,00 V
off
on
on
on
on
off
off
off
2,05 V
on
on
on
on
off
off
off
off



Cache L2
A
B
9
10
11
12
9
10
11
12
.
.
.
Nec / Sec
1 / 2
off
on
off
on
on
off
on
off
2 / 5
off
on
on
off
on
off
off
on
1 / 3
off
off
on
on
on
on
off
off
.
.
.
Motorola
1 / 2
on
off
off
on
off
on
on
off
2 / 5
off
off
off
on
on
on
on
off
1 / 3
on
on
off
on
off
off
on
off



Alimentation
C
1
2
Auto - Alimentation
on
off
Manuelle (par le connecteur blanc)
off
on
